Расходомер сыпучих материалов SlideControl для аэрожелобов

1. Использование

расходомер сыпучих веществ в аэрожелобах SlideControl Расходомер SlideControl - разработан немецкими инженерами приборостроительной компании SWR engineering специально для измерения расхода сыпучих материалов, перемещаемых в аэрожелобах, в различных отраслях мировой промышленности.

До настоящего времени было невозможно получение непрерывной информации о массовом расходе сыпучего вещества в аэрожелубе, но благодаря измерению объемного расхода по инновационной и запатентованной технологии SlideControl (объемный расход определяется на основе непрерывного измерения высоты перемещаемого материала и его скорости) это стало привычным и обыденным. Расходомер SlideControl просто монтируется на верхней поверхности аэрожелоба.

2. Функции

функции расходомера SlideControl Для проведения мониторинга в приборе SlideControl используется специальная измерительная пластина, которая вводится внутрь через верхнюю поверхность аэрожелоба под прямым углом к поверхности текстильной перегородки. С помощью микроволн измеряется расстояние до протекающего материала и, следовательно, уровень заполнения текучего вещества на ткани.

Расход вычисляется следующим образом:

Q = В × H × ρ × v

где,
Q = Производительность
В = высота
H = ширина канала
ρ = плотность материала
v = скорость

измерительная система SlideControl Скорость потока материала предполагается постоянной, известные параметры ширины аэрожелоба и плотности материала вводятся в блок обработки через сенсорную панель. В приборе имеются аналоговые выходы 4...20 мA для сигналов объемного расхода и скорости.

3. Измерительная система

Измерительная система SlideControl состоит из расходомера и модуля обработки с сенсорным экраном, также возможно реечное исполнение. Максимальное расстояние между измерительным датчиком и блоком обработки составляет 300 м. Сенсор не нуждается в дополнительном питании, поскольку он запитывается от модуля.

Измерительная пластина датчика изготавливается из пластика, усиленного стекловолокном, и являются высокоизносостойкой.

4. Установка и ввод в эксплуатацию

Монтаж и механическое подсоединение сенсора осуществляется с помощью специального монтажного комплекта. Измерительная пластина выравнивается (ориентируется) по направлению потока материала.

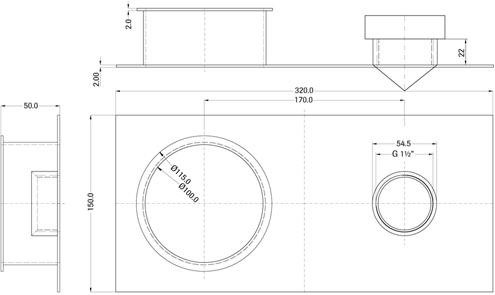

монтажный комплект SlideControl

Когда сенсор установлен и правильно сориентирован, параметры скорости и высоты материала на измерительной пластине могут быть измерены. Эти переменные параметры не зависят от вида транспортируемого материала.

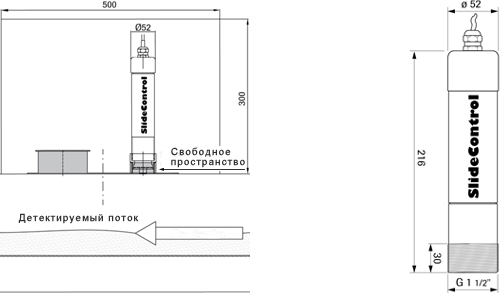

установка расходомера SlideControl

Когда необходимо произвести измерение расхода с максимально возможной точностью, объемная плотность заменяется текущей плотностью материала. Расход в данном случае определяется следующим образом - останавливается поток материала путем прекращения подачи воздуха и измеряется высота материала на текстильной перегородке аэрожелоба. Повторный запуск потока материала вызывает изменение высоты материала на текстильной перегородке. Это также возможно делать через ревизионное окно в монтажном блоке.

Текущая плотность вычисляется следующим образом:

расчет текущей плотности

Объемная плотность материала обычно известна или легко определяется в лаборатории. Однако также возможно откалибровать SlideControl посредством введения калибровочных коэффициентов. Встроенная функция тоталайзера служит для определения калибровочного коэффициента путем сравнения расхода, измеренного тоталайзером, с реальным расходом.

6. Технические данные

Сенсор
Корпус Нержавеющая сталь 1.4571
Категория защиты IP65
Рабочая температура -20...+ 80°C / -20...+ 220°C (с адаптером)
Рабочее давление Макс. 1 бар
Рабочая частота 24,125 ГГц, ±100 МГц
Излучаемая мощность Макс. 5 мВт
Напряжение питания 18...24 В постоянного / переменного тока
Вес 1 кг
Размеры корпуса Длина 216 мм, диаметр 52 мм
Резьба Длина 30 мм, диаметр G 1 1/2 "
Модуль обработки
Питающее напряжение 24 VDC ±10%
Потребляемая мощность 20Вт/24ВА
Категория защиты IP65 в соотв. с EN 60 529
Рабочая температура -10...+45 °C
Ток выходного сигнала 4...20 мA (0...20 мA), нагр. < 500 Ω
Сигнал превышения порогового значения Реле, макс. 250 VAC, 1A
Интерфейс RS 485, протокол ModBus
Винтовые разъемы 0,2-2,5 мм² [AWG 24-14]
Хранение данных Флэш
Вес 0,350 кг
Размеры 22,5х90х118,8 мм
