Детектор потока сыпучих материалов FlowJam
1. Использование
Детектор потока FlowJam детектирует любые виды потока сыпучих веществ по факту движения материала. Система работает бесконтактно с использованием микроволн, при этом движение материала детектируется по наличию Доплеровского смещения частоты.
Детектор потока FlowJam различает два условия:
- поток (движение) материала;
- остановка материала (пробка)/пустая труба.
Преимущества детектора потока FlowJam:
- осадок на сенсоре не влияет на работоспособность;
- подходит для любых диаметров;
- с адаптером работает до 220°C и 20 бар;
- с керамической защитой работает до 1100°C;
- компактный (без отдельной электроника);
- сигнализация через переключения реле;
- различные уровни чувствительности;
- обнаружение через непроводящие стены;
- обнаружение засорения материала и остановки.
2. Функции
Детектор потока FlowJam является очень надежным датчиком благодаря использованию микроволн, которые гарантированно преодолевают наросты и отложения на сенсоре и обеспечивают обнаружение движущегося материала за ними. Кроме того, датчик может работать снаружи через неметаллические стенки емкостей, бункеров и каналов.
В комплекте с адаптером детектор потока сыпучих материалов FlowJam гарантированно может применяться даже в сложных условиях, при повышенных температурных режимах и давлениях или во взрывоопасных зонах на производствах.

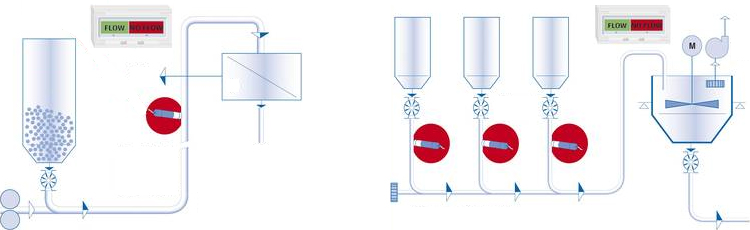

3. Применение (практические примеры)
Мониторинг винтовых конвейеров на гипсовом производстве
Детектор потока FlowJam устанавливается на выходной части конвейера для контроля за непрерывностью движения материала. Как только поток материала прерывается, FlowJam с помощью релейного выхода подает сигнал, на который соответствующим образом реагирует оператор или система управления.
Мониторинг добавления пластика в металлургическом производстве
Пластик как топливо впрыскивается в домну через несколько каналов-инжекторов. Для поддержания постоянного качества процесса сгорания очень важно распределение топлива внутри печи. С этой целью в каждый канал подачи пластика устанавливается FlowJam, с помощью которого детектируется затор материала. По сигналу датчика процесс может быть автоматически остановлен, а засорившийся трубопровод прочищен струей водорода.
Мониторинг сырого материала в циклонах на цементном производстве
Детектор потока FlowJam следит за движением материала в циклоне через специальный керамический фиттинг, предохраняющий его от высокой темепратуры, для того чтобы предотвратить образование пробок. Температура внутри циклона - 600°C, массовый расход - 50 т/ч.
 |
4. Установка и монтаж

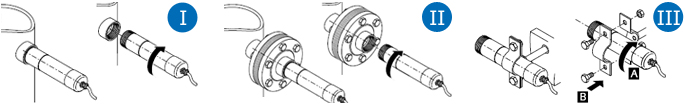

Установка FlowJam несложная и выполняется одним из следующих способов:
- I - c помощью резьбовой втулки G1½";
- II - c помощью фланца DN40;
- III - c помощью хомута или иным подходящим способом.
 |
Элементы управления датчика FlowJam находятся внутри его корпуса. Есть возможность настроить как порог, так и задержку срабатывания. Поэтому датчик не нуждается в дополнительном внешнем модуле обработки сигнала.
5. Технические данные
| Материал корпуса | Нержавеющая сталь 1.4541 |
| Класс исполнения | IP 65 |
| Применение во взрывоопасных зонах | DustEx-zone 22 DustEx-zone 20/22 (с адаптером) GasEx-zone 0 (с адаптером) |
| Температура процесса | -20...+80 °C -20...+220 °C (с адаптером) Макс. 700 °C (с керамич. фланцем) |
| Температура окружающей среды | -20...+60 °C |
| Рабочее давление | Макс. 1 бар Макс. 20 бар (с адаптером) |
| Питание | 12...30 VDC (- 0 / +15 %) 12...24 VAC (- 0 / +15 %) |
| Релейный выход | 42 V AC/DC 2 A AC/DC 50 Вт / 60 ВА |
| Время отклика | 1...15 сек. (регулируемое) |
| Частота измерения | 24,125 ГГц ± 100 МГц |
| Излучаемая мощность | Макс. 5 мВт |
| Вес | 1,0 кг |
| Габариты | Корпус: длина - 216 мм / диаметр 52 мм Резьба: длина - 30 мм / диаметр - G1½" |
6. Использование при высоком давлении
Датчик FlowJam может использоваться при избыточном давлении до 1 бара. В случае более высокого давления в трубопроводе или бункере может быть применен адаптер для работы на давлениях до 20 бар.
Установка
Адаптер вкручивается в резьбовую втулку G1½", установленную на трубопроводе. Затем датчик FlowJam вкручивается в ответную часть адаптера с такой же резьбой G1½".
Технические данные
| Материал | Нержавеющая сталь 1.4301, диафрагма POM |
| Температура | -20...+80 °C |
| Давление | Макс. 20 бар |
| Резьба | G1½" |
| Размер гайки | 55 мм |
7. Использование при высокой температуре
Датчик FlowJam может использоваться при температуре процесса до 80 °C. В случае более высокой температуры в трубопроводе или бункере может быть применен адаптер для работы при температуре до 220 °C.
Установка
Адаптер вкручивается в резьбовую втулку G1½", установленную на трубопроводе. Затем датчик FlowJam вкручивается в ответную часть адаптера с такой же резьбой G1½".
Технические данные
| Материал | Нержавеющая сталь 1.4301, диафрагма Tecapeek |
| Температура | Макс. +220 °C |
| Давление | Макс. 20 бар |
| Резьба | G1½" |
| Размер гайки | 55 мм |
8. Использование во взрывоопасных зонах
Оба типа универсального адаптера могут быть использованы на границе безопасной зоны и взрывоопасной зоны класса D (Dust). Согласно европейскому стандарту DIN EN 13463-1 приборы класса II D должны быть сконструированы таким образом, чтобы при рабочих условиях невозможно было образование искры.
В данном случае это может быть достигнуто путем ограничения площади непроводящей поверхности адаптера (диафрагмы, изготовленной из материала POM или Tekapeek). Максимально допустимая площадь непроводящих частей датчика согласно DIN EN 13463-1:
- для Категории 1 (зона 20): 250 см²;
- для Категории 2 (зона 21): 500 см²;
- для Категории 3 (зона 22): нет ограничений.
В случае универсального адаптера, имеющего площадь непроводящей поверхности 10,75 см², допустимые пределы не превышены. Таким образом, датчик FlowJam в комбинации с адаптером может быть использован в случаях, когда внутри трубопровода или бункера взрывоопасная зона, а снаружи - безопасная.
9. Комплектации FlowJam
| Детектор потока FlowJam | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Детектор потока FlowJam-S (раздельное исполнение) | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Детектор потока FlowJam с адаптером на Т=220 °C | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Адаптер | До 220 °C |
| Детектор потока FlowJam с керамическим диском на Т=1000 °C | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Керамический адаптер | До 1000 °C |
