Детектор пыли Dusty
1. Использование
Детектор пыли Dusty представляет собой более простую и дешевую, по сравнению с микроволновым измерителем пыли ProSens, специально разработанную модификацию детектора пыли. Прибор Dusty работает только в режиме детектора пороговых уровней и имеет дискретные выходы. Очень удобен в качестве точного датчика исправности пылевых фильтров на любом производстве.
Детектор пыли Dusty был разработан для надежного и быстрого обнаружения факта повреждения фильтров. Dusty может быть использован в любых металлических каналах, где требуется обнаружение пыли. Рабочий диапазон начинается с 0,1 мг/м³.
2. Функции
Детектор пыли Dusty работает на базе трибоэлектрической технологии. При пролете в непосредственной близости или при попадании частицы пыли на пробу имеет место перенос небольшого заряда. В результате этого генерируется измерительный сигнал, который при превышении заданного уровня приводит к переключению состояний как описано ниже.
Устройство Dusty поставляется предварительно откалиброванным. Точка переключения установлена на "ОК" равного 25 мг/м³ пыли (рекомендованное значение) или может быть индивидуально настроена в соответствии с заявкой заказчика. Предварительная калибровка происходит на собственном стенде SWR engineering с использованием органической пыли при следующих условиях: диаметр канала 250 мм; скорость потока воздуха 14 м/с, температура 25°C. Пользователь может самостоятельно настроить детектор (шаг 5 мг). При возникновении у пользователя трудностей с предварительной калибровкой предусмотрена возможность автоматической установки. Во время автоматической настройки определяется фактический объем пыли в очищенном газе, далее это значение запоминается в качестве опорного значения "ОК".

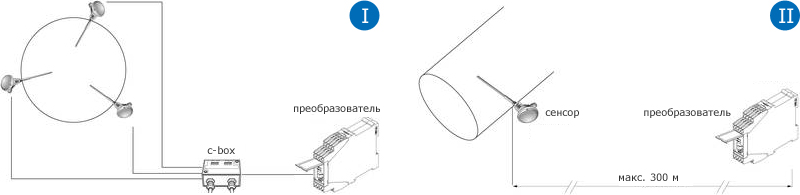

Детектор Dusty может обнаруживать различные типы пыли. Образовывающийся в процессе работы налет от пыли на стержне датчика не оказывает никакого влияния на функциональность устройства. Стержень датчика из прочной нержавеющей стали имеет стандартную длину 200 мм, при малых диаметрах канала может быть уменьшен до нужной длины по предварительной заявке покупателя. Предусмотрена возможность преобразования в непрерывный сигнал 4...20 мА. При большом диаметре канала можно подключить до 3 датчиков к одному преобразователю для улучшения сигнала.
Для взрывоопасных зон 22 по классификации ATEX разработана специальная версия Dusty DustEx 22. Благодаря быстроте срабатывания и надежности Dusty может быть использован как альтернатива и/или как дополнение к датчикам дифференциального давления и другим устройствам, применяемым для контроля состояния фильтров.
3. Измерительная система и установка
Датчик, как измерительная система, состоит из сенсора и электронного модуля, расположенных в компактном корпусе с питанием 24 В. В датчике имеется функция автоматической установки. С помощью этой функции детектор Dusty настраивается на нормальный уровень пыли в месте инсталляции.
Далее в процессе работы первый сигнал тревоги генерируется, если прибор обнаруживает 5-кратное, а второй – 20-кратное превышение нормального уровня. Соответственно, сигнализация оповещает о состоянии фильтра (зеленый – ОК, желтый – 5-кратное превышение, красный – 20-кратное превышение нормальной концентрации пыли).
Наилучшим местом для установки детектора Dusty является место, где в трубопроводе частицы пыли равномерно распределены по всему объему и двигаются с постоянной скоростью. В идеальном случае, канал или газопровод проходит по горизонтали или по вертикали. Dusty должен быть установлен в металлический канал для достижения достаточной защитой от электрических воздействиях и надежное заземлен.
Датчик должен быть установлен в под углом 90° к потоку. Чтобы не нарушить функционатьность устройства следует избегать мест с сильными вибрациями. Электроника не должна подвергаться воздействию прямых солнечных лучей любой или использоваться в районах с температурой окружающей среды выше 55°C.
 |
Стержень датчика не должен касаться противоположной стенки трубопровода! Для этого, длина датчика может быть уменьшена, минимальная длина стержня 100 мм.
4. Преимущества
- применим в любых каналах с чистыми газами и пылью;
- обнаружение любых видов пыли;
- несложная настройка (Plug & Play);
- мгновенное обнаружение поврежденного фильтра;
- оптический и электронный сигнал тревоги;
- отличное отношение цена/функциональные возможности;
- быстрый и легкий демонтаж и замена;
- предотвращение возникновения взрывоопасных концентраций пыли;
- легко расширяемая до 4...20 мА (тренд сигнала).
5. Ограничения
- размер частиц: >0,3 µм;
- скорость: min 4 м/с;
- диапазон измерений: >0,02 мг/м³;
- температура: 140°C;
- давление: max 2 бар;
- размер канала: max 4 м.
6. Технические данные
| Сенсор | |
| Объект измерений | Твердые частицы в потоке газа |
| Размер частиц | От 0,3 мкм |
| Диапазон измерений | От 0,1 мг/м³ |
| Температура процесса | Макс. 140 °C |
| Рабочая температура | -20...+ 60 °C |
| Давление | Макс. 2 бар |
| Скорость газа | Мин. 4 м/сек |
| Влажность | 95 % отн. (без обр. конденсата) |
| Принцип измерения | Трибоэлектрический |
| Постоянная времени сглаживающего фильтра | 10 с |
| Выходные сигналы | 2 сухих контакта (макс. ток 170 мA) 3-цветный индикатор на панели |
| Стержень сенсора | Нерж. сталь (длина: 220 мм) |
| Корпус | Алюминий |
| Категория защиты | IP 65; ATEX: Кат. 3 GD |
| Напряжение питания | 12–24 VDC |
| Потребляемая мощнось | 3 Вт |
| Электрическое соединение | Кабель 2 м; Коннектор M12 (опция) |
| Присоединение | ½", резьбовое |
| Вес | Около 0,7 кг |
 |

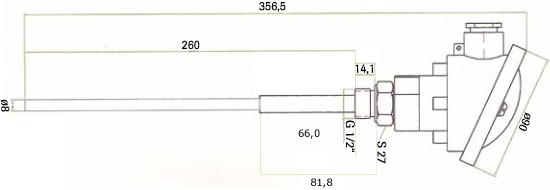

7. Комплектации Dusty
| Детектор пыли Dusty – C | |
| Температура процесса | До 140 °C |
| Рабочее давление | До 6 бар |
| Питание | 24 В |
| Выход | Реле |
| Длина стержня | 260 мм |
| Детектор пыли Dusty – C HT | |
| Температура процесса | До 250 °C |
| Рабочее давление | До 6 бар |
| Питание | 24 В |
| Выход | Реле |
| Длина стержня | 260 мм |
