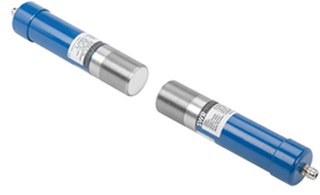

Датчик уровня сыпучих материалов ProGap
1. Использование
Датчик уровня ProGap (микроволновый барьер) – это прибор универсального применения, состоящий из излучателя и приемника и использующий новейшие микроволновые технологии. Он используется для детектирования предельного уровня или для позиционирования различных устройств в технологических процессах.
Датчик предельного уровня ProGap работает на бесконтактном принципе. Он может быть установлен в бункерах, каналах, шахтах или на участках свободного падения. Диапазон измерения составляет 0,1 ... 25 м. ProGap 2.0 также может применяться в сложных условиях с высокими температурами и давлением с помощью технологического адаптера.
С помощью окон, изготовленных из подходящего неметаллического материала, измерение может быть полностью изолировано от процесса. Это особенно актуально для работы с агрессивными, абразивными и крупнозернистыми материалами, а также в случае высокой температуры и давления.
Датчик предельного уровня ProGap совместно с универсальным адаптером применим в сложных условиях, таких как высокая температура и давление, а также во взрывоопасных зонах. Микроволновый принцип обеспечивает нечувствительность к отложениям и наростам на рабочем окне.
2. Применение (практические примеры)
Детектирование пивной пены
Возникающая пивная пена детектируется через кварцевое окошко для того, чтобы избежать чрезмерного пенообразования, которое может привести к нарушению всего технологического процесса.
Мониторинг сжигания мусора
Благодаря своей нечувствительности к образованию наростов на рабочем окошке, датчик ProGap успешно используется на мусоросжигательных заводах. Задача датчика ProGap – контролировать поступление мусора по подающему лотку в печь.
Дозирование разрыхлителя на цементном производстве
Датчик предельного уровня ProGap идеально справляется с задачей MIN/MAX управления при дозировании разрыхлителя в бункер.
- MIN – начало заполнения;
- MAX – остановка заполнения;
- MAX-MAX – защита от переполнения.
3. Установка и монтаж

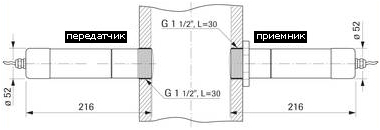

Излучатель и приемник устанавливаются при помощи резьбовых наконечников G1½". Позиция для установки датчиков произвольная в зависимости от задачи. Важно только чтобы излучатель и приемник были точно направлены друг на друга.
Метки поляризации на каждом элементе должны быть сориентированы одинаково. Регулировка положения выполняется при помощи контргайки. К источнику питания подключаются как источник, так и приемник. Релейный выход находится на приемнике.
 |
Органы управления находятся в корпусе передатчика и легко доступны. Может быть настроен порог и задержка срабатывания. Благодаря дисплею, отражающему напряженность поля и размещенному в приемнике, настройка датчика становится очень легкой и быстрой. Дополнительный внешний модуль обработки не требуется.
4. Технические данные
| Материал корпуса | Корпус: Нерж. сталь 1.4541 Изоляция сенсора: POM |
| Защитное исполнение | IP 65 |
| Использование во взрывоопасных зонах | DustEx-zone 22 DustEx-zone 20/22 (с адаптером) GasEx-zone 0 (с адаптером) |
| Температура процесса | -20...+80 °C -20...+220 °C (с адаптером) Макс. 700 °C (с керамич. фланцем) |
| Рабочая температура | -20...+60 °C |
| Рабочее давление | Макс. 1 бар Макс. 20 бар (с адаптером) |
| Диапазон обнаружения | 0,1...25 м |
| Напряжение питания | 12...24 VDC (- 0 / +15 %) 16...30 VAC (- 0 / +15 %) |
| Потребляемая мощность | Около 1,8 ВА |
| Потребляемый ток | Макс. 100 мА |
| Макс. значения релейного выхода Напряжение Ток |
42 V AC/DC 1A AC/DC 60 VA, 50 Вт |
| Время отклика | 0,1с...5 с (регулируемая) |
| Частота измерения | 24,125 ГГц ± 100 МГц |
| Излучаемая мощность | Макс. 5 мВт |
| Вес | Передатчик: 1.1 кг Приемник: 1.1 кг |
5. Использование при высоком давлении
Датчик ProGap может использоваться при избыточном давлении до 1 бара. В случае более высокого давления в трубопроводе или бункере может быть применен адаптер для работы на давлениях до 20 бар.
Установка
Адаптер вкручивается в резьбовую втулку G1½", установленную на трубопроводе. Затем датчик ProGap вкручивается в ответную часть адаптера с такой же резьбой G1½".
Технические данные
| Материал | Нержавеющая сталь 1.4301, диафрагма POM |
| Температура | -20...+80 °C |
| Давление | Макс. 20 бар |
| Резьба | G1½" |
| Размер гайки | 55 мм |
6. Использование при высокой температуре
Датчик ProGap может использоваться при температуре процесса до 80 °C. В случае более высокой температуры в трубопроводе или бункере может быть применен адаптер для работы при температуре до 220 °C.
Установка
Адаптер вкручивается в резьбовую втулку G1½", установленную на трубопроводе. Затем датчик ProGap вкручивается в ответную часть адаптера с такой же резьбой G1½".
Технические данные
| Материал | Нержавеющая сталь 1.4301, диафрагма Tecapeek |
| Температура | Макс. +220 °C |
| Давление | Макс. 20 бар |
| Резьба | G1½" обеих сторон |
| Размер гайки | 55 мм |
7. Использование во взрывоопасных зонах
Оба типа универсального адаптера могут быть использованы на границе безопасной зоны и взрывоопасной зоны класса D (Dust). Согласно европейскому стандарту DIN EN 13463-1 приборы класса II D должны быть сконструированы таким образом, чтобы при рабочих условиях невозможно было образование искры.
В данном случае это может быть достигнуто путем ограничения площади непроводящей поверхности адаптера (диафрагмы, изготовленной из материала POM или Tekapeek). Максимально допустимая площадь непроводящих частей датчика согласно DIN EN 13463-1:
- для Категории 1 (зона 20): 250 см²;
- для Категории 2 (зона 21): 500 см²;
- для Категории 3 (зона 22): нет ограничений.
В случае универсального адаптера, имеющего площадь непроводящей поверхности 10,75 см², допустимые пределы не превышены. Таким образом, датчик ProGap в комбинации с адаптером может быть использован в случаях, когда внутри трубопровода или бункера взрывоопасная зона, а снаружи - безопасная.
8. Комплектации ProGap
| Микроволновый сигнализатор уровня ProGap | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Диапазон детектирования | До 25 м |
| Микроволновый сигнализатор уровня ProGap BS (раздельное исполнение) | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Диапазон детектирования | До 25 м |
| Микроволновый сигнализатор уровня ProGap BS (раздельное исполнение) с адаптером на Т=220 °C | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Диапазон детектирования | До 25 м |
| Адаптер | До 220 °C |
| Микроволновый сигнализатор уровня ProGap BS (раздельное исполнение) с керамическим диском на Т=1000 С °C | |
| Температура процесса | До 80 °C |
| Рабочее давление | До 1 бар |
| Питание | 24 В |
| Выход | Реле |
| Диапазон детектирования | До 25 м |
| Керамический адаптер | До 1000 °C |
