Измеритель пыли ProSens
1. Использование

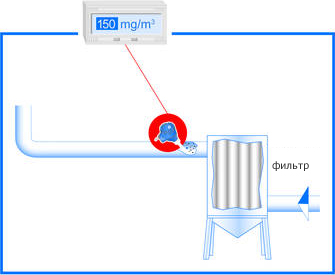

Измеритель пыли ProSens - специально разработанный датчик для обнаружения и измерения пыли в "чистых" частях установок после фильтров.
Исходя из назначения измеритель пыли ProSens может быть применен для решения следующих задач:
- обнаружение поврежденного фильтра;

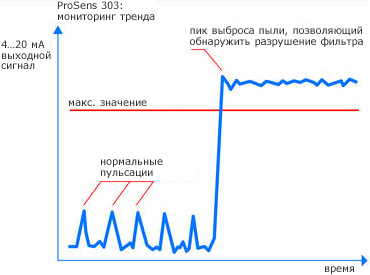

- мониторинг тренда;
- измерение пылевых выбросов.
2. Функции
Измеритель пыли ProSens использует известную и надежную трибоэлектрическую технологию, суть которой состоит в том, что при взаимодействии частицы пыли со стержнем датчика происходит перенос маленького электрического заряда. Этот маленький заряд приводит к возникновению сигнала, который затем обрабатывается электроникой.
Предполагая, что материал остается неизменным, генерируемый сигнал пропорционален расходу даже в том случае, если имеет место налипание пыли на стержне датчика.
Практика доказала, что такой метод измерения пыли дает точные результаты и требует минимального обслуживания.
Измеритель ProSens решает следующие задачи:
- измерение абсолютного значения концентрации пыли и мониторинг тренда в мг/м³;
- измерение концентрации пыли в трубопроводах больших диаметров;
- измерение концентрации пыли во взрывоопасных зонах;
- измерения концентрации пыли при высоких температурах.
 |
 |
3. Измерительная система
Полная измерительная система состоит из следующих компонентов:
- сенсор ProSens необходимой модификации;
- модуль обработки.
Вычислительный блок может быть установлен в настенный корпус с сенсорной панелью управления и дисплеем и DIN-рейка.
4. Модификации ProSens
| ProSens 150 | ProSens 250 | ProSens 500 | |
| Температура процесса | 150 °C | 250 °C | 500 °C |
| Выход 4-20 мА | Да | Да | Да |
| RS 485 | Да | Да | Да |
| Измерение пылевых выбросов (мг/м³) | Да | Да | Да |
| Длина стержня сенсора | 500 мм, 1000 мм | 500 мм, 1000 мм | 500 мм, 1000 мм |
| Давление | 2 бар | 2 бар | 2 бар |
| Рабочая температура (для электроники) | -20...+45 °C | -20...+45 °C | -20...+45 °C |
| Питание | 24 В, 220 В | 24 В, 220 В | 24 В, 220 В |
| IP | IP 66 | IP 66 | IP 66 |
5. Установка и монтаж
Измеритель пыли ProSens устанавливается в металлические каналы и трубы с максимальным диаметром 4 м. В случае неметаллического канала, участок длиной порядка пяти диаметров должен быть покрыт металлической оплеткой, фольгой или мелкоячеистой сеткой.
Позиция для монтажа должна быть выбрана на вертикальном или горизонтальном участке канала, не имеющем отводов, заслонок, вентилей и прочих препятствий на расстоянии как минимум три диаметра в обоих направлениях от датчика. Как только место установки датчика определено, в трубопровод вваривается втулка и сверлится отверстие по диаметру чуть больше диаметра чувствительного элемента датчика.
Сварка должна быть герметична. После сварки датчик устанавливается во втулку и закрепляется боковым винтом. Чувствительный элемент датчика должен быть погружен на расстояние от 1/3 (min) до 2/3 (max) диаметра канала. Чем меньше концентрация пыли, тем больше должна быть погружная длина сенсора.
Если место установки датчика труднодоступно, для всех типов ProSens имеется возможность провести калибровку с использованием режима "удаленная версия" с расстояния до 200 м.
6. Технические данные
| Сенсор | |
| Объект измерений | Твердые частицы в потоке газа |
| Размер частиц | От 0,3 мкм |
| Диапазон измерений | От 0,1 мг/м³ до 1000 мг/м³ |
| Температура | Макс. 140 °C EX: макс. 350 °C |
| Давление | Макс. 2 бар |
| Скорость газа | Мин. 4 м/сек |
| Влажность | 95 % (или менее) относительной влажности (без конденсата) |
| Input surge voltage | Max. 100 V |
| Принцип измерения | Трение/обнаружение электростатического поля |
| Damping time constant | 10...180 seconds |
| Выходные сигналы | Реле: 5 A, 24 VAC/DC (301) Аналоговый: 4...20 мA (303, 304, 305) |
| Окружающая температура | -20...+ 45 °C |
| Щуп сенсора | Нержавеющая сталь |
| Изоляция сенсора | Тефлон (HT: Peek) |
| Корпус | Алюминий |
| Степень защиты | IP 65; ATEX: кат. 1/2 GD |
| Напряжение питания | 24 VDC / 115 VAC / 230 VAC |
| Потребляемая мощность | 3 Вт |
| Wiring consumption | DIN PG11 port for power cables DIN PG11 port for output signals |
| Габариты | Корпус: 173x172x132 мм (ВxШxГ) Вварная втулка: 56/38 мм (D/Ø) |
| Вес | Около 2,3 кг |

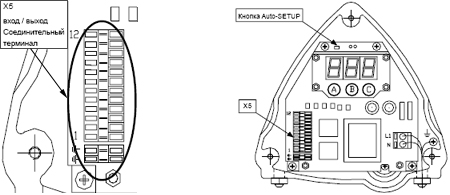

7. Электрическое соединение
| Slot 01 | Реле 1 (NC) |
| Slot 02 | Реле 1 (C) |
| Slot 03 | Реле 1 (NO) |
| Slot 04 | Реле (NC) |
| Slot 05 | Реле 2 (C) |
| Slot 06 | Реле 2 (NO) |
| Slot 07 | 4...20 мA (+) |
| Slot 08 | 4...20 мA (-) |
| Slot 09 | RS 422/485 выход (+) |
| Slot 10 | RS 422/485 выход (-) |
| Slot 11 | RS 422/485 вход (+) |
| Slot 12 | RS 422/485 вход (-) |
 |
8. Комплектации ProSens
| Пылемер ProSens 150 | |
| Температура процесса | До 150 °C |
| Рабочее давление | До 2 бар |
| Питание | 24 В |
| Длина стержня | 500 мм |
| Модуль обработки MSE300 Din Rail | |
| Питание | 24 В |
| Выходной сигнал | 4-20 мА |
| Интерфейс | ModBus RS 485 |
| Пылемер ProSens 250 | |
| Температура процесса | До 250 °C |
| Рабочее давление | До 2 бар |
| Питание | 24 В |
| Длина стержня | 500 мм |
| Модуль обработки MSE300 Din Rail | |
| Питание | 24 В |
| Выходной сигнал | 4-20 мА |
| Интерфейс | ModBus RS 485 |
| Пылемер ProSens 500 | |
| Температура процесса | До 500 °C |
| Рабочее давление | До 2 бар |
| Питание | 24 В |
| Длина стержня | 500 мм |
| Модуль обработки MSE300 Din Rail | |
| Питание | 24 В |
| Выходной сигнал | 4-20 мА |
| Интерфейс | ModBus RS 485 |
