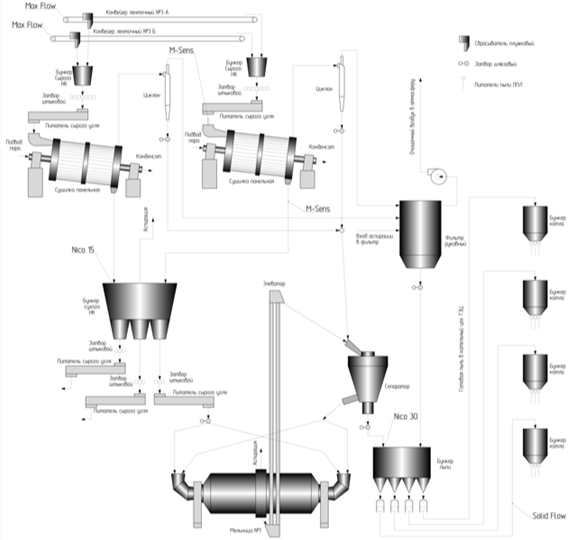

Практика применения приборов SWR engineering на центральных пылезаводах угольных ТЭС

Влажность угля

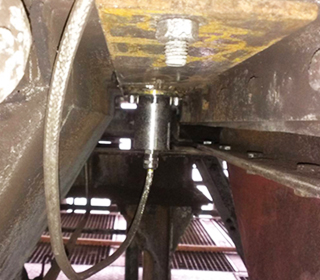

Каменный уголь поступает по ленточным конвейерам в бункер сырого угля. Далее, с помощью питателей сырого угля, топливо поступает в панельную сушилку. На данном этапе необходимо контролировать влажность материала до и после сушилки для автоматизации контроля сушки угля. Влажность угля – важный параметр качества угля, влияющий на безопасность технологического процесса, а также на процесс сжигания пыли в качестве пылеугольного топлива. Влажность угля контролируется поточным влагомером сыпучих материалов M-Sens.

Материал Контролируемый параметр Технические условия Место измерения Решение
Уголь Влажность угля до сушилки Температура до 80°C

Диапазон измерений влажности 0-80%
Питатель сырого угля Поточный влагомер сыпучих материалов M-Sens
Уголь Влажность угля после сушилки Температура до 120°C

Диапазон измерений влажности 0-80%
На выходе из сушилки Поточный влагомер сыпучих материалов M-Sens HT

Уровень угля

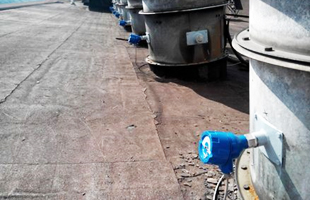

После процесса сушки уголь поступает в бункер сухого угля. Уровень угля в бункере контролируется с помощью радарного уровнемера Nico 15.

Материал Контролируемый параметр Технические условия Место измерения Решение
Уголь Уровень угля в бункере сухого угля Температура до 80°C

Диапазон измерений уровня до 15 м
Бункер сырого угля Радарный уровнемер Nico 15

Контроль работы фильтра

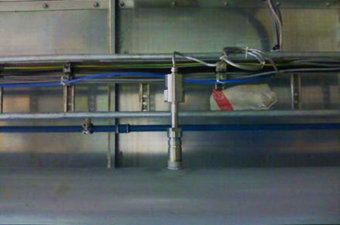

Отходящие газы после сушилки идут на аспирацию в рукавный фильтр, где установлен детектор пыли Dusty.

Материал Контролируемый параметр Технические условия Место измерения Решение
Дымовые газы Контроль работы фильтра Температура до 120°C

Выход реле
Рукавный фильтр Детектор пыли Dusty

Поток угля

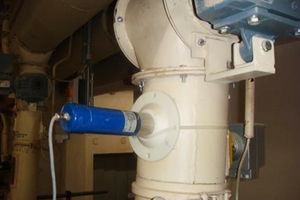

Далее сырой уголь поступает в шаровую мельницу для приготовления мелкодисперсной пыли. Подача пыли в мельницу регулируется штыковым затвором, где установлен датчик потока сыпучих материалов FlowJam.

Материал Контролируемый параметр Технические условия Место измерения Решение
Уголь Поток угля на шаровую мельницу Температура до 80°C

Выход реле
После бункера сырого угля Датчик потока FlowJam

Уровень угольной пыли

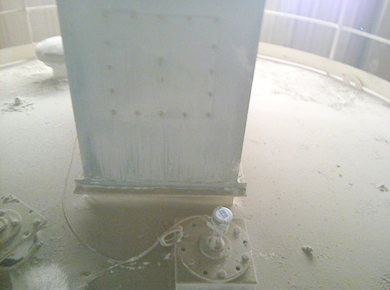

Уголь после мельниц поступает в общий бункер пыли ЦПЗ. Здесь установлен микроволновый сигнализатор уровня ProGap II.

Материал Контролируемый параметр Технические условия Место измерения Решение
Уголь Уровень угольной пыли в бункере пыли ЦПЗ Температура до 80°C

Выход реле
Бункер пыли ЦПЗ Сигнализатор уровня ProGap II

Расход угольной пыли

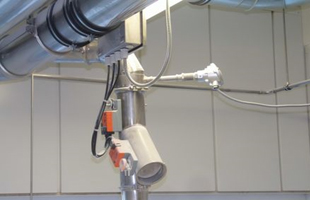

Подготовленная на ЦПЗ пыль поступает пневмотранспортом по пылепроводам к горелкам котла угольной ТЭС. Расход угольной пыли контролируется с помощью микроволнового расходомера сыпучих материалов SolidFlow.

Материал Контролируемый параметр Технические условия Место измерения Решение
Уголь Расход угольной пыли к горелкам котла Температура до 200°C

Диапазон измерений до 20 т/ч
Бункер котла угольной ТЭС Расходомер сыпучих материалов SolidFlow

Концентрация угольной пыли

Для снижения негативного воздействия на окружающую среду и население в систему экологического мониторинга угольной ТЭС применен непрерывный измеритель концентрации пыли ProSens.

Материал Контролируемый параметр Технические условия Место измерения Решение
Угольная пыль Концентрация угольной пыли Температура до 500°C Система экологического мониторинга Измеритель концентрации пыли ProSens
