Журнал "Цемент и его применение"
№1 2018 г.

Микроволновая технология измерения влажности сыпучих материалов

Современные микроволновые измерители влажности.

Современные микроволновые измерители влажности измеряют влажность движущегося сыпучего материала с точностью 0,3-0,5%. Увеличение точности и стабильности измерений при изменяющихся параметрах (переменной высоте насыпи, насыпной массе и скорости движения вещества) - основное направление совершенствования микроволновых влагомеров. Оптимизация конструкции и расположения передающих и принимающих датчиков, оптимальные частоты радиосигналов, повышение чувствительности измерителей и усовершенствование алгоритмов вычисления.

Компания SWR engineering является ведущим мировым разработчиком и производителем микроволновых измерителей влажности для работы с твердыми сыпучими веществами и пылью. В моделях поточных влагомеров внедрена система бесконтактного измерения высоты насыпи транспортируемого по конвейерной ленте материала. Благодаря этому измеритель влажности становится полностью независимым от режимов работы конвейера, продолжая осуществлять точные измерения влажности потока.

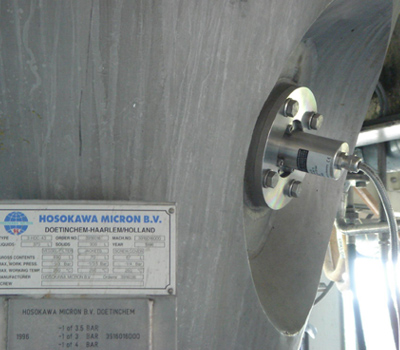

влагомер M-Sens 2 измерение влажности извести
Влагомер M-Sens 2 измерение влажности извести

Микроволновые влагомеры применяются для измерения влажности материалов в бункерах и других технологических ёмкостях, спускных желобах, трубах, при винтовой подаче материала и даже непосредственно в технологическом процессе, для чего созданы специальные модификации измерителей.

Микроволновая технология измерения влажности.

Характеристика, определяющая скорость распространения радиоволн в материале называется диэлектрическая проницаемость. Чем больше диэлектрическая проницаемость, тем медленнее распространяется радиосигнал. Измерив время прохождения радиоволн через материал и зная толщину материала можно вычислить его диэлектрическую проницаемость.

Большинство сухих веществ имеют диэлектрическую проницаемость от 2 до 5 безразмерных единиц. Диэлектрическую проницаемость воды существенно выше, она равна 81 единице. Если вещество содержит влагу, то в общую диэлектрическую проницаемость вносят свой вклад как сам материал, так и присутствующая в нем вода. По измеренной диэлектрической проницаемости влажного вещества можно определить какую долю смеси составляет материал, а какую влага. На этом факте и основана работа микроволновых измерителей влажности.

Радиоволны передатчика проходят через весь слой материала, из-за чего происходит измерение полной влажности, усреднённой по всему объёму материала. Также микроволновая технология позволяет измерять влагу, сконцентрированную внутри крупных кусков материала. А при правильной настройке микроволновые измерители могут работать в условиях, когда влага неравномерно распределена по толще материала (вертикальная сегрегация, высыхание поверхности).

Микроволновая технология применяется в условиях, где неоднородность распределения влажности не позволяет использовать другую технологию измерения. Микроволновые измерители влажности применяются в угольной промышленности, а также в других производственных процессах, где влага может быть распределена неравномерно (производство цемента, сухих строительных смесей и добавок, при хранении муки и зерна).
