Расходомер сыпучих материалов DensFlow

1. Использование

расходомер сыпучих материалов DensFlow Расходомер DensFlow – этот уникальный прибор, специально разработан для измерения расхода твердых сыпучих материалов и пыли в плотном потоке (для плотной фазы).

Расходомер сыпучих материалов DensFlow используется для измерения больших расходов: различных типов порошков и гранулятов; плотных материалов, транспортируемых по пневмопроводам и трубопроводам не больших диаметров.

Наиболее часто расходомер DensFlow применяется для контроля дозирования подачи пылеугольного топлива на различных промышленных производствах, где применяются такого типа печи (например, в металлургии и на тепловых электростанциях).

2. Функции

функции расходомера DensFlow Внутри измерительной трубы генерируется высокочастотное переменное электромагнитное поле. Частицы, оказавшиеся в этом измерительном пространстве, поглощают энергию переменного поля. Это приводит к возникновению измерительного сигнала, пропорционального концентрации материала, перемещаемого в трубопроводе (кг/м³).

Также измеряется напряженность переменного поля в сенсоре двумя датчиками, расположенными на известном фиксированном расстоянии.

Модуль обработки с помощью встроенного коррелятора определяет время пролета материала между двумя датчиками. При известном расстоянии между ними легко определяется скорость частиц (м/сек).

Измеренные величины концентрации (К) и скорости (V) при известной площади сечения измерительной трубы (А) позволяют найти расход Q = K*V*A, который затем преобразуется в токовый сигнал 4...20 мА.

3. Измерительная система

измерительная система с расходомером DensFlow Система измерения расхода сыпучих материалов состоит из следующих компонентов:

Модуль обработки соединяется с сенсором посредством 5-жильного экранированного кабеля. Максимальное расстояние между сенсором и модулем обработки 300 м.

4. Применение (практические примеры)

I - Подача топлива

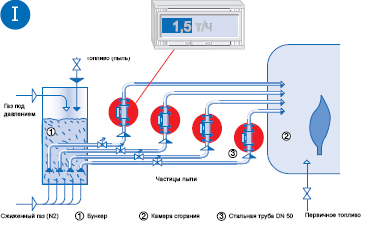

В доменных печах и других камерах сжигания топливо в топку подается плотным потоком по нескольким раздельным трубопроводам. Сжигание его происходит наиболее эффективно в случае, когда поток одинаковый во всех подающих трубопроводах. DensFlow измеряет в каждом трубопроводе мгновенный массовый расход, который затем можно регулировать при помощи управляющего клапана.

II - Щадящая подача в плотном потоке

Многие материалы, особенно дорогостоящие, транспортируются аккуратно в медленном плотном потоке. DensFlow позволяет получить точные измерения скорости потока и количества вещества для того, чтобы оптимизировать процесс транспортирования.

подача топлива щадящая подача в плотном потоке

5. Преимущества

6. Установка и монтаж

установка и монтаж расходомера DensFlow В случае пневматически транспортируемых в плотном потоке материалов позиция для установки прибора выбирается исходя из необходимых прямых участков на входе и выходе.

При установке прибора после механических подающих конвейеров обычно входного прямого участка не требуется, так как после конвейера поток вещества является однородным (нет завихрений и турбулентного движения частиц).

Когда позиция для установки определена, монтаж прибора производится с помощью фланцев. Предлагаются стандартные диаметры сенсоров от 10 до 125 мм с фланцевым присоединением по DIN 2576.

7. Технические данные

Сенсор
Корпус Сталь St 52, с напылением (опционально нерж. сталь 1.4541) DN 10...125 мм (больше - по запросу) Фланец DIN 2576
Внутренняя труба POM, PTFE
Категория защиты IP65
Рабочая температура Электроника сенсора: -20...+60 °C
Температура процесса Труба сенсора: -20...+80 °C (температуры выше - по запросу)
Рабочее давление Макс. 16 бар, опция - 25 бар
Рабочая частота 100 кГц
Вес В зависимости от диаметра
Диапазон скоростей 1...10 м/с
Габариты Ø DN + 90 мм, L=500 мм
Погрешность ±2...5 % в откалиброванном д-не
Модуль обработки
Напряжение питания 24 VDC
Потребляемая мощность 12 Вт
Рабочая температура -10...+45 °C
Габариты 19" реечная система (3HE, 28TE, L=227 мм)
Вес Около 0,7 кг
Вход 2 x Скорость 0...20 мА
1 x Плотность 0...20 мА
Присоединение Конектор (DIN 41612)
Тип B 32 pol.
Токовый выход Расход: 4...20 мА
Скорость: 4...20 мА
Плотность: 4...20 мА
Нагрузка < 500 Ω
Последовательный интерфейс RS 485, протокол Modbus
Блок управления ЖК-дисплей, с подсветкой, 16 x 2 разрядов, 4 x управляющие кнопки
Хранение данных EEPROM

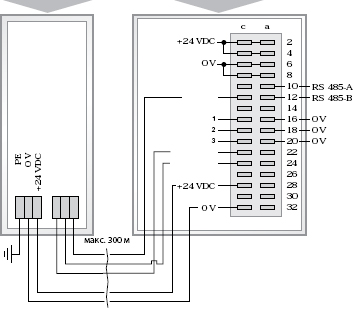

8. Электрическое соединение

Модуль обработки
Разъем № Назначение
Подключение источника питания
2a/c + 4a/c +24 VDC источника питания
6a/c + 8a/c GND (земля) источника питания
Выводы
RS 485 10 a
12 a
RS 485 ModBus Data A
RS 485 ModBus Data B
I-OUT 1
Расход
16 c
16 a
Выход 4...20 мА+
Выход 4...20 мА- (GND)
I-OUT 2
Плотность
18 c
18 a
Выход 4...20 мА+
Выход 4...20 мА- (GND)
I-OUT 3
Скорость
20 c
20 a
Выход 4...20 мА+
Выход 4...20 мА- (GND)
Сенсор
  12 c Плотность 4...20
  22 c Скорость A 4...20
  24 c Скорость B 4...20
  28 a/c Выход источника питания +24
  32 a/c Выход источника питания GND
электрическое соединение расходомера DensFlow
